SISTEM BUS

v SISTEM BUS

System bus atau bus sistem, dalam arsitektur komputer merujuk pada bus yang digunakan oleh sistem komputer untuk menghubungkan semua komponennya dalam menjalankan tugasnya. Sebuah bus adalah sebutan untuk jalur di mana data dapat mengalir dalam komputer. Jalur-jalur ini digunakan untuk komunikasi dan dapat dibuat antara dua elemen atau lebih. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi oleh CPU melalui perantara sistem bus.

Sebuah komputer memiliki beberapa bus, agar dapat berjalan. Banyaknya bus yang terdapat dalam sistem, tergantung dari arsitektur sistem komputer yang digunakan. Sebagai contoh, sebuah komputer PC dengan prosesor umumnya Intel Pentium 4 memiliki bus prosesor (Front-Side Bus), bus AGP, bus PCI, bus USB, bus ISA (yang digunakan oleh keyboard dan mouse), dan bus-bus lainnya.

Bus disusun secara hierarkis, karena setiap bus yang memiliki kecepatan rendah akan dihubungkan dengan bus yang memiliki kecepatan tinggi. Setiap perangkat di dalam sistem juga dihubungkan ke salah satu bus yang ada. Sebagai contoh, kartu grafis AGP akan dihubungkan ke bus AGP. Beberapa perangkat lainnya (utamanya chipset atau kontrolir) akan bertindak sebagai jembatan antara bus-bus yang berbeda. Sebagai contoh, sebuah kontrolir bus SCSI dapat mengubah sebuah bus menjadi bus SCSI, baik itubus PCI atau bus PCI Express.

Berdasar jenis busnya, bus dapat dibedakan menjadi bus yang khusus menyalurkan data tertentu, contohnya paket data saja, atau alamat saja, jenis ini disebut dedicated bus. Namun apabila bus yang dilalui informasi yang berbeda baik data, alamat, dan sinyal kontrol dengan metode multipleks data maka bus ini disebut multiplexed bus. Kekurangan multiplexed bus adalah hanya memerlukan saluran sedikit sehingga menghemat tempat tapi kecepatan transfer data menurun dan diperlukan mekanisme yang komplek untuk mengurai data yang telah dimultipleks. Sedangkan untuk dedicated bus merupakan kebalikan dari multipexed bus.

v JENIS JENIS BUS UTAMA PADA KOMPUTER

1.     Bus prosesor. Bus ini merupakan bus tercepat dalam sistem dan menjadi bus inti dalam chipset dan motherboard. Bus ini utamanya digunakan oleh prosesor untuk meneruskan informasi dari prosesor ke cache atau memori utama ke chipset kontrolir memori  (Northbridge, MCH, atau SPP). Bus ini juga terbagi atas beberapa macam, yakni Front-Side Bus, HyperTransport bus, dan beberapa bus lainnya. Sistem komputer selain Intel x86 mungkin memiliki bus-nya sendiri-sendiri. Bus ini berjalan pada kecepatan 100 MHz, 133 MHz, 200 MHz, 266 MHz, 400 MHz, 533 MHz, 800 MHz, 1000 MHz atau 1066 MHz. Umumnya, bus ini memiliki lebar lajur 64-bit, sehingga setiap detaknya ia mampu mentransfer 8 byte.

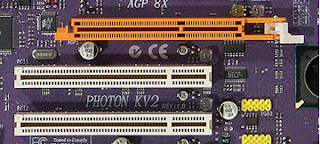

   2.     Bus AGP (Accelerated Graphic Port). Bus ini merupakan bus yang didesain secara spesifik untuk kartu grafis. Bus ini berjalan pada kecepatan 66 MHz (mode AGP 1x), 133 MHz (mode AGP 2x), atau 533 MHz (mode AGP 8x) pada lebar jalur 32-bit, sehingga bandwidth maksimum yang dapat diraih adalah 2133 MByte/s. Umumnya, bus ini terkoneksi ke chipset pengatur memori (Northbridge, Intel Memory Controller Hub, atau NVIDIA nForce SPP). Sebuah sistem hanya dapat menampung satu buah bus AGP. Mulai tahun 2005, saat PCI Express mulai marak digunakan, bus AGP ditinggalkan.

Spesifikasi AGP 1.0 bekerja dengan kecepatan 66 MHz (AGP 1x) atau 133 MHz (AGP 2x), 32-bit, dan menggunakan pensinyalan 3.3 Volt. AGP versi 2.0 dirilis pada Mei 1998 menambahkan kecepatan hingga 266 MHz (AGP 4x), serta tegangan yang lebih rendah, 1.5 Volt. Versi terakhir dari AGP adalah AGP 3.0 yang umumnya disebut sebagai AGP 8x yang dirilis pada November 2000. Spesifikasi ini mendefinisikan kecepatan hingga 533 MHz sehingga mengizinkan throughput teoritis hingga 2133 Megabyte/detik (dua kali lebih tinggi dibandingkan dengan AGP 4x). Meskipun demikian, pada kenyataannya kinerja yang ditunjukkan oleh AGP 8x tidak benar-benar dua kali lebih tinggi dibandingkan AGP 4x, karena beberapa alasan teknis.

  3. Bus PCI (Peripherals Component Interconnect). Bus PCI tidak tergantung prosesor dan berfungsi sebagai bus peripheral. Bus ini memiliki kinerja tinggi untuk sistem I/Oberkecepatan tinggi. Bus ini berjalan pada kecepatan 33 MHz dengan lebar lajur 32-bit. Bus ini ditemukan pada hampir semua komputer PC yang beredar, dari mulai prosesor Intel 486 karena memang banyak kartu yang menggunakan bus ini, bahkan hingga saat ini. Bus ini dikontrol oleh chipset pengatur memori (northbridge, Intel MCH) atau Southbridge (Intel ICH, atau NVIDIAnForceMCP).

4.     Bus PCI Express (Peripherals Component Interconnect Express)

5.     Bus PCI-X (Peripherals Component Interconnect Express)

6.     Bus ISA (Industry Standard Architecture)

7.     Bus EISA (Extended Industry Standard Architecute)

8.     Bus MCA (Micro Channel Architecture)Sistem MCA juga menawarkan perubahan lainnya: pengguna dapat menancapkan kartu MCA ke dalam slotnya tanpa harus mengubah-ubah setting jumper untuk menentukan sumber daya yang hendak digunakan (IRQ Channel, DMA Channel, atau memory base address). Fitur ini mirip dengan apa yang kita kenal sekarang sebagai fitur plug-and-play, meski masih terkesan primitif. Karenanya, kartu MCA tidak memiliki jumper atau DIP Switch untuk mengatur sumber daya, tapi menawarkan perangkat lunak yang dapat mengaturnya. Umumnya, MCA memiliki dua jenis disket untuk konfigurasi perangkat keras: Option Disk dan Reference Disk. Reference Disk merupakan disket yang datang sistem komputer yang mengintegrasikan bus MCA, sementara Option Disk datang dengan kartu MCA yang bersangkutan. Setelah kartu dipasang, pengguna tinggal menginstalasikan berkas-berkas dari Option disk ke dalam Reference Disk, setelah itu kartu pun akan berjalan. Reference Disk mengandung beberapa program dan BIOS yang dibutuhkan untuk mengatur sistem MCA, dan sistem tidak dapat dikonfigurasikan tanpanya.

MCA berjalan dalam kecelatan 5 MHz, pada bandwidth 32-bit, sehingga dapat mentransfer data hingga 20 MByte/detik. Selain versi 32-bit biasa, IBM juga membuat beberapa variasi bus MCA, yakni sebagai berikut.

9.     Bus SCSI (Small Computer System Interface]]. Bus ini diperkenalkan oleh Macintosh pada tahun 1984. SCSI merupakan antarmuka standar untuk drive CD-ROM, peralatan audio, harddisk, dan perangkat penyimpanan eksternal berukuran besar

10.Bus USB (Universal Serial Bus). Bus ini dikembangkan oleh tujuh vendor komputer, yaitu Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northern Telecom. Bus ini ditujukan bagi perangkat yang memiliki kecepatan rendah seperti keyboard, mouse, dan printer karena tidak akan efisien jika perangkat yang berkecepatan rendah dipasang pada bus berkecepatan tinggi seperti PCI. Keuntungan yang didapat dari bus USB antara lain : tidak harus memasang jumper, tidak harus membuka casing untuk memasang peralatan I/O, hanya satu jenis kabel yang digunakan, dapat mensuplai daya pada peralatan I/O, tidak diperlukan reboot.

11.Bus 1394. Bus yang mempunyai nama FireWire memiliki kecepatan tinggi diatas SCSI dan PCI. Bus 1394 sangat cepat, murah, dan mudah untuk diimplementasikan. Bus ini tidak hanya populer perangkat komputer tetapi juga perangkat elektronik seperti kamera digital, VCR, dan televisi.

12.

PC Card bus merupakan pemendekan kata dari induk asosiasinya yaitu Personal Computer Memory Card International Association (PCMCIA) atau Asosiasi Internasional Kartu Memori PC yang dimaksud untuk memudahkan dibaca serta diingat. PC Card merupakan salah satu bentuk di antara kartu memori pertama yang dibuat pada tahun 1990-an dan setelah berkembang jenis dan modelnya, kini dipakai khusus sebagai perangkat koneksi pada notebook, misalnya sebagai modem untuk melakukan koneksi internet melalui frekuensi GSM atau CDMA, wireless card, dan lainnya.
